Le TMS-4N garantit une haute résolution avec plus de 60 000 points analysés.
Le temps de mesure très court assure une image nette et précise dans toutes les conditions et quelle que soit la pathologie observée (Kératocône, greffes,…).
La prise de mesure simple et précise garantie une excellente reproductibilité des mesures.
Tout examen pris sur les versions antérieures du TMS peut être transféré vers le TMS-4N.
TMS-4N
Topographe cornéen - Tomey
- Topographie antérieure par Placido
- Haute résolution
- Module de détection kératocône selon indices de Klyce
- Système de cônes brevetés pour une large surface de mesure
- Compatible avec le logiciel Okulix pour le calcul d’implant avancé (en option)
- Compatibilité avec les logiciels d’adaptation des principaux fabricants de lentilles
Créateur de la topographie numérisée, Tomey garde une longueur d’avance !
Un principe de mesure fiable
Basé sur le principe de Placido, le système de cône breveté par Tomey permet une mesure sur 8.8 mm en éliminant les ombres portées par le nez et les sourcils.
Les autres sources lumineuses ne peuvent interférer car le TMS-4N possède son propre environnement de mesure.
Le système d’éclairage par LED assure au patient un confort incomparable et ne nécessite aucune maintenance de votre part.
Le TMS-4N est livré avec un cône de 25 anneaux.
Base de données patients simple et puissante
La base de données du TMS-4N est simple d’utilisation. Elle offre la possibilité de sauvegarder un très grand nombre d’examens. Le TMS-4N s’adapte donc aussi bien à la pratique en cabinet privé qu’en hôpital grâce à son mode multi-utilisateur.
Le logiciel intègre un nouveau moteur de recherche multicritères puissant. Vous pourrez donc retrouver vos patients en fonction de votre diagnostic d’un simple clic.
Toutes les topographies peuvent être transférées vers les principaux logiciels de gestion de patients.
Un logiciel adapté à vos besoins
Le logiciel du TMS-4 offre de multiples possibilités : la lecture des cartes et indices est facilitée par un code couleur, permettant de mettre en évidence les points hors normes d’une topographie.

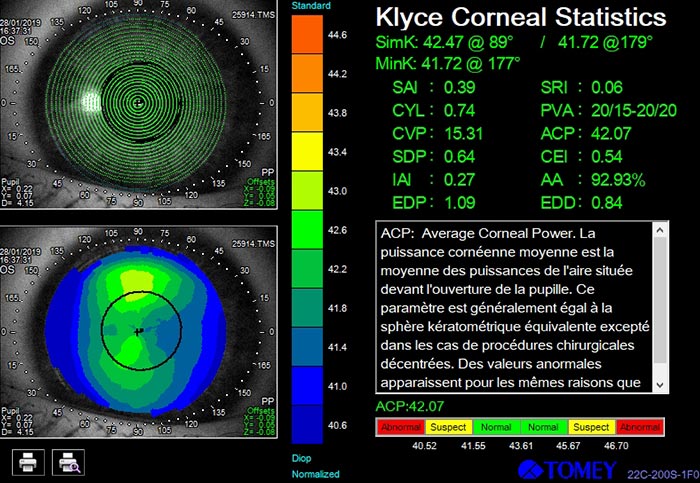

Module de détection du kératocône
Le topographe Tomey TMS-4N intègre un module de détection de kératocône reconnu.
Basé sur un algorithme de réseau neuronal, ce module utilise les indices de Klyce-Maeda et Smolek-Klyce afin de déterminer de façon précise la présence des kératocônes infra-cliniques.
Orthokératologie
Apprécié par les adaptateurs, le TMS-4N peut être directement relié aux différents logiciels proposés par les laboratoires de lentilles pour une aide à l’adaptation et à la commande.
Ces logiciels sont primordiaux dans le cas d’adaptation en orthokératologie.
Images avec l’aimable autorisation de Precilens.
Suivi postopératoire
Dans le domaine de la chirurgie, le praticien peut suivre le processus de guérison après une opération PRK ou Lasik du patient.
La véritable ablation peut aussi être contrôlée plus tôt.
Spécifications techniques
| Prise de mesure : | |
| Principe de mesure | Cônes Placido |
| Nombre d’anneaux | 25 |
| Eclairement | Contrôlé par LED |
| Nombre de points analysés | 63 488 |
| Nombre de points mesurés | 6400 |
| Nombre moyen de points par anneaux | 256 |
| Diamètre de mesure maximum | 8.8 mm |
| Alignement et mise au point | Joystick et correction du logiciel |
| Correction des défauts d’alignement | Contrôlée par logiciel |
| Temps d’acquisition | 33 ms |
| Temps moyen de traitement de l’image | Inférieur à 3 secondes |
| Plage de mesure | 9D à 101.5D 3 mm à 38 mm |
| Précision | +/- 0.02 mm |
| Types de cartes | Carte standard (axiale) Carte instantanée (tangentielle) Carte réfractive Carte d’élévation Carte différentielle Carte personnalisée Carte d’aberration cornéenne |
| Types d’échelles | Absolue Normalisée Ajustable Klyce / Wilson Maguire / Waring |
| Affichage des cartes | Simple Double Multiple Méridionale 3D Numérique Analyse de Fourier |
| Affichage de l’astigmatisme | Orthogonal Instantané Zones (3 mm / 5 mm / 7 mm) |
| Algorithme de détection de kératocône | Statistiques de Klyce Analyse par régression Classification de Klyce – Maeda Classification de Smolek – Klyce Réseau neuronal |
| Généralités : | |
| Sauvegarde des images | Bitmap, JPEG |
| Configuration minimum | PC avec port USB 2 Processeur Pentium© 600 MHz ou plus 256 Mo RAM |
| Système d’exploitation | Windows 7 Windows 8 |
| Dimensions | 297 x 500 x 448 mm |
| Poids | Env. 17 kg |
| Alimentation | AC 100 V – 240 V 50/60 Hz 50 – 60 VA |
Mentions légales : Topographic Modeling System TMS-4N / Dispositif médical de classe IIa / Fabricant : Tomey Corporation / CE 0598. Le TMS-4N est un système d’analyse du segment antérieur, conçu pour capturer des mesures topographiques du segment antérieur de l’œil, et fournir des informations concernant la topographie de la face antérieure de la cornée et les cartes d’élévation de la face antérieure de la cornée.
Informations de bon usage : dispositif médical destiné aux professionnels de santé. Les précautions de sécurité et les procédures d’utilisation doivent être parfaitement assimilées avant l’utilisation de ce dispositif. Veuillez lire attentivement les instructions figurant dans le manuel d’utilisation.
Date de mise à jour : janvier 2022
DEMANDE D’INFORMATIONS
Vous souhaitez être contacté(e) et obtenir plus d’informations sur le topographe cornéen TMS-4N Tomey ? N’hésitez pas à nous solliciter pour un essai ou un devis :
