FEMTO LDV

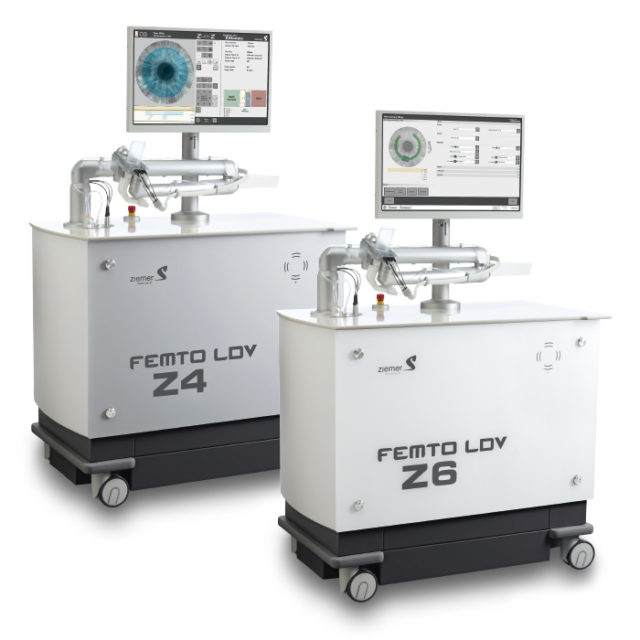

Lasers Femto LDV Z4 et Z6 - Ziemer


  • Plateforme laser femtoseconde pour traitement cornée, presbytie et cataracte
  • Simple d’utilisation, clivage de découpe aisée et interface lisse
  • Bras articulé et pièce à main laser 3 dimensions
  • Laser mobile et compatible avec toutes les plateformes excimer, lits et microscopes opératoires
  • Très faible énergie par spot grâce à la technologie brevetée Ziemer f > 10 MHz
  • Conçu pour l’intégration d’un OCT de chambre antérieure


De la cornée à la cataracte…

Elaborés pour le traitement de la cornée, presbytie et cataracte, les systèmes brevetés FEMTO LDV de Ziemer fonctionnent avec de très courtes impulsions à très faible énergie, mais générées à de très hautes fréquences, de l’ordre du mégahertz. Le seuil nécessaire induisant la disruption du tissu est ainsi atteint sans avoir recours à un amplificateur. Ce traitement à faible énergie s’est avéré être un facteur clé pour une découpe en douceur du tissu.

Points forts :

  • Grand capot cornéen
  • Epaisseur de capot uniforme et reproductible
  • Succion entièrement contrôlée par ordinateur
Plateforme laser Femto LDV Z-Models -Ziemer

Mobilité parfaite pour une efficacité optimale

Une solution intégrée au flux de travail :
Grâce à son système exclusif de pièce à main reliée à un bras articulé amovible, les patients peuvent être traités sur le lit du laser excimer. Ni le patient, ni le chirurgien n’ont besoin de se déplacer. L’opération n’a donc pas besoin d’être interrompue et le temps d’attente en est réduit.

Mobile et compact :
Le premier laser femtoseconde entièrement déplaçable, conçu pour répondre à vos besoins. Les lasers FEMTO LDV Z-Models sont conçus pour être déplacés d’une salle d’opération à l’autre (après désinfection entre chaque patient) : à 9 h, Z-LASIK ; à 11 h, Presbytie ; à 14 h, Kératoplastie ; etc…
Sa petite taille en fait le laser idéal pour presque toutes les salles de réfraction et les salles d’opération.

Contrôle visuel Haute Définition :
Un grand écran haute définition affiche une image de l’œil en temps réel, offrant au chirurgien un contrôle tactile et visuel complet (imagerie professionnelle HDR – High Dynamic Range).

Stabilité :
La stabilité du laser et des optiques minimise le temps d’immobilisation. Avec cette technologie prête à l’emploi, pas besoin de calibration.

Pièce à main - Laser Femto LDV - Ziemer

Système optique de haute qualité

Le design unique du système d’émission laser du FEMTO LDV repose sur une pièce à main dotée d’un système optique de qualité hautement sophistiqué : un chef-d’œuvre optomécatronique. Ces lentilles de microscope, faites sur-mesure, et dotées d’une très grande ouverture numérique, assurent une parfaite focalisation et garantissent une grande précision de la profondeur de coupe :

  • Très grande ouverture numérique
  • Distance focale très courte
  • Optique de fronts d’ondes optimisée
Scanner laser haute densité - FEMTO LDV - Ziemer

High Density Pulse Raster

Scanner laser haute densité :
La cavité laser haute fréquence, les optiques de haute précision et le système de scanner ultra-rapide breveté permettent de générer des pulses concentrés de très faible énergie.

Laser Femto LDV Z4 - Ziemer

Femto LDV Z4 : Le concentré de technologie

  • Pièce à main laser 3 dimensions
  • Bord verticaux « z-axis » de 30° à 160°
  • Capot circulaire ou elliptique
  • Module tunnel* et poche d’implants intra-cornéens

*Tunnel en arc et incision 100 % automatisés, adaptés à chaque implant.

Laser Femto LDV Z6 - Ziemer

Femto LDV Z6 : l’outil polyvalent pour la cornée

  • Profondeur de coupe pour la cornée jusqu’à 980 μm
  • Module kératoplasties*, incisions arciformes et cataracte

*ALK, DALK, ALKT, DSAEK face antérieure et inversée, PKP multi-profils top hat et mushroom.

Vue au microscope d’un implant inlay KAMRA™ pour la presbytie - FEMTO LDV - Ziemer

Vue au microscope d’un implant inlay KAMRA™ pour la presbytie, AcuFocus Inc. (Irvine, CA).
Crédit photo : Dr Allamby, MD; Focus Clinics à Londres

Vue au microscope de deux implants cornéens Intacs® - FEMTO LDV - Ziemer

Vue au microscope de deux implants cornéens Intacs®, Addition Technology Inc. (Des Plaines, IL).
Crédit photo : Addition Technology Inc.

Chirurgie cornéenne et procédures thérapeutiques

Les lasers FEMTO LDV Z-Models répondent à la demande des ophtalmologistes qui veulent un système polyvalent, extrêmement efficace et permettant d’étendre leur champ de procédures chirurgicales.

  • Procédures adaptables aux spécifications du patient
  • Conçu pour permettre les transplantations de cornée dans un environnement stérile (OR)

Configuration et consommables

Système intégré monté sur roulettes, hauteur ajustable.
Module de transmission du faisceau laser par pièce à main, montée sur un bras articulé avec contrepoids. L’ordinateur intégré comprend un écran couleur tactile et une pédale. Système de succion intégré automatique et contrôlé par ordinateur.

Un pack de procédure, à usage unique, est requis pour chaque patient. Chaque pack contient un set stérile pour pièce à main, un anneau de succion, un tube d’aspiration et un ou plusieurs draps stériles. Chaque pack de procédure est équipé d’un code permettant au système de lire et reconnaître automatiquement les dimensions de l’anneau de succion.

laser Femto LDV - Ziemer
laser Femto LDV - Ziemer
laser Femto LDV - Ziemer
laser Femto LDV - Ziemer

Les lasers Femto LDV Ziemer Z Models (Z2, Z4, Z6, Z8) sont des systèmes lasers femtoseconde mobiles à destination des ophtalmologistes et chirurgiens ophtalmologistes, utilisés en chirurgie réfractive pour la création de capots cornéens, tunnels intra-cornéens et poches intra-stromales, notamment pour des patients faisant l’objet de greffes lamellaires et transfixiantes. Tous les utilisateurs (chirurgiens, infirmiers et assistants chirurgiens ou techniciens) utilisant le LDV doivent suivre une formation formelle dispensée par un spécialiste. Dénomination : Lasers Femto LDV Z Models — Dispositif médical de classe IIB — Non soumis au remboursement par les organismes d’assurance maladie — Fabricant : SIE Surgical Instrument Engineering AG — Distributeur : EBC EUROPE — Organisme notifié : DQS — CE 0297. Cette présentation est à destination des professionnels de santé. Lire attentivement le mode d’emploi qui accompagne ce dispositif médical avant utilisation. Élaboration : Z2/Z4/Z6 : Février 2013 – 1302EBCPM001, Z8 : mars 2015 – 1503EBCPM002.

www.z-lasik.net

Spécifications techniques

Généralités :
Type de laser Laser à Crystal, pompé par diode
Mode Fondamental (TEM00)
Fréquence de l’impulsion Supérieure à 5 MHz
Longueur d’onde centrale 1020 nm – 1060 nm
Durée de l’impulsion 200 – 350 fs
Système :
Dimensions 101 cm (L) x 70 cm (l) x 76 cm (P)
Hauteur 100 cm (sol – bras articulé)
139 cm (sol – haut de l’écran)
Poids 215 kg
Alimentation 100 / 120 / 230 – 240 VAC, 50-60 Hz
Courant maximum 700 VA
Connectivité USB 2.0 / Ethernet / verrouillage externe / pédale
Conditions d’utilisation :
Température pour opérer 18 à 24 °C, 20 à 70% rH
Température de stockage recommandée 10 à 50 °C, 20 à 70% rH
Conditions de transport recommandées – 20 à 60 °C, 10 à 90% rH
Pression atmosphérique 500 à 1060 hPa
Spécificités des applications :
Temps de création du capot < 20 sec entre «succion on» et «succion off»
Temps de dissection du capot 7 à 15 sec (en fonction de la taille et des paramètres)
Diamètre du capot 6.5 à 10.0 mm (pas de 0.1 mm)
Découpe des bords Choix de différentes formes
Position et largeur de charnière Programmable à volonté
Profondeur de résection 90 à 850 μm (pas de 1 μm)
Tunnels intra-cornéens Paramètres préprogrammés pour tous les anneaux existants
Programmation manuelle possible
Poches intra-stromales Paramètres préprogrammés pour plusieurs inlays
Forme de résection flexible
Kératoplastie lamellaire
Kératoplastie transfixiante
Diamètre et profondeur de résection programmables pour les patients et les donneurs
(avec chambre antérieure artificielle)
Fixation de l’œil Succion et aspiration contrôlées par ordinateur
