Le CX-1 offre de nombreuses possibilités en imagerie rétinienne. Outre la photographie couleur, le CX-1 est équipé de filtres optiques de haute qualité pour l’angiographie sous fluorescéine, pour l’imagerie anérythre (Red Free), et l’imagerie en lumière bleue (Cobalt).
Tous les modes de photographie peuvent être effectués en mode MYD et NON MYD. Cela offre une grande polyvalence et permet le diagnostic, le dépistage et la surveillance des principales pathologies oculaires.
CX-1
Angiographe mydriatique et non mydriatique - Canon
- Angiographie sous fluorescéine
- Couleur
- Auto-Fluo
- Filtre anérythre / Filtre bleu Cobalt
- Intégrable avec la gamme Xephilio
- OCT-A1 / S1 sur la plateforme RX
Imagerie multimodale mydriatique et non mydriatique
Prise de mesure
- Système compact favorisant l’interaction avec le patient, observation facile du patient.
- Distance de travail courte pour un accès simple à la paupière du patient.
- Filtres motorisés pour une mise en place simple et une protection de la poussière.
- Mentonnière motorisée permettant un ajustement aisé.
- Ecran inclinable offrant plus d’ergonomie pour l’observation.
- Moniteur externe pour observation de la rétine en Full HD.
- Fonction « Tilt and Pan » : pour faciliter la prise de photographie en cas d’opacité centrale (cataracte, hémorragies vitréennes) et pour réaliser des images en périphérie, le CX-1 peut s’incliner verticalement et horizontalement.
Nombreux filtres sophistiqués pour une meilleure qualité d’image
Tous les modes de photographie sont disponibles en mode mydriatique et non-mydriatique.
- Couleur : imagerie de référence
- Bleu Cobalt : visualisation des fibres nerveuses, nécessaire dans le diagnostic et le suivi du glaucome.
- Fluorescéine : visualisation du flux rétinien et des fuites
- Anérythre : permet la visualisation des vaisseaux sanguins, important dans le diabète.
- Autofluorescence : l’autofluorescence est une technique de diagnostic des pathologies rétiniennes relativement nouvelle, qui donne des informations sur la santé de l’épithélium pigmentaire rétinien. L’autofluorescence se montre particulièrement utile dans le dépistage précoce de la DMLA. Des études récentes montrent également son intérêt dans le diagnostic d’autres pathologies, dont les tumeurs intraoculaires.
Une qualité d’image sans égal
Boîtier numérique dédié EOS 24 MP :
Canon a mis à profit son expertise en photographie numérique pour créer un boîtier EOS spécialement dédié à la photographie ophtalmique : il intègre les fonctions du CX-1 pour faciliter l’acquisition d’image en haute qualité.

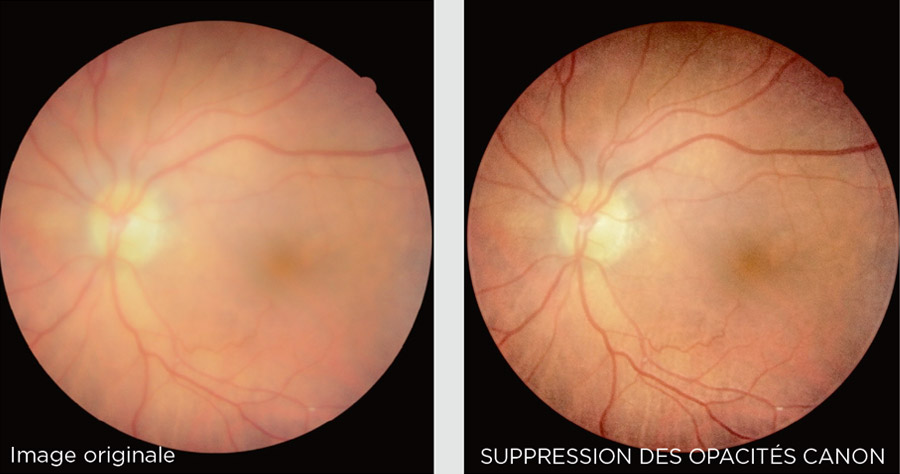

Fonction de suppression des opacités Canon
En rétinophotographie, les opacités peuvent créer un certain nombre de problèmes. L’outil de suppression est un logiciel unique et puissant, qui se base sur les informations fournies par le capteur CMOS de l’EOS. Il permet de supprimer les effets des opacités sur l’image couleur.
Opacités oculaires :
- La dispersion de la lumière rend flou le bord des vaisseaux sanguins.
- La luminosité sur la rétine sera réduite, ce qui rend difficile la visualisation des structures.
- La rétinophotographie d’un œil présentant une cataracte peut apparaître plus jaune.
Avec l’outil de suppression des opacités Canon :
- La luminosité et la couleur de la rétine seront restaurées.
- Les vaisseaux apparaîtront plus contrastés.
Avec le Canon Opacity Suppression (COS), les effets des opacités sur la rétinophotographie seront largement supprimés : les images qui n’étaient pas analysables peuvent désormais fournir des informations cliniques essentielles.
Une large suite d’outils de traitement d’image
- Embossage négatif : fait ressortir les vaisseaux.
- Embossage positif : fait ressortir le nerf optique.
- Inversion : inversion des couleurs pour faciliter le diagnostic.
- Overlay : superposition de 2 images de nature différente ou à des dates différentes pour visualiser les modifications.
- Annotations : ajout de texte ou de forme sur l’image.
- Mesure Cup/Disc : mesure des rapports C/D.
- Fonction loupe : aide au diagnostic.
- Fonction mosaïque : permet de combiner jusqu’à 20 images (option).
Spécifications techniques
| Caractéristiques et fonctions : | |
| Dimensions | 320 (L) x 531 (P) x 577 (H) mm, 26 kg |
| Champ | Mode mydriatique 50° Mode non-mydriatique 45° Grossissement 2x numérique |
| Diamètre pupillaire minimum | Myd : ø 5.1 mm (mode petite pupille 4.3 mm) Non-Myd : ø 4.3 mm (mode petite pupille 3.8 mm) |
| Distance de travail | 35 mm Ajustement sur reflet cornéen |
| Modes photographie | Couleur, Fluo, Anérythre, Bleu Cobalt, FAF |
| Boîtier Reflex | Boîtier photo dédié EOS 24 MP Sortie HDMI pour moniteur externe Full HD |
| Niveaux de flash | 168 pas |
| Correction dioptrique | –31D ~ –7D –10D ~ +15D (standard) +11D ~ +33D |
| Ajustement de la focale | Lignes pratagées |
| Panning and Tilting | 30 degrés droite et gauche 15 degrés haut, 10 degrés bas |
| Sources lumineuses | Flash Xenon pour photographie Lampe Halogène pour observation en mode mydriatique LED IR pour observation en mode non mydriatique |
| Cibles de fixation | Externe Matrice de LED interne en mode non mydriatique (70 points) Fixation interne en mode mydriatique (option) |
| Accessoires optionnels | Unité pour image Stéréo SU-1 Fixation interne (CX-IF) |
Mentions légales : Camera CX-1 / Dispositif médical de classe I / Fabricant : Canon Inc. L’angiographe numérique CX-1 est conçu pour observer la rétine de l’œil du patient et à prendre des photos numériques de la rétine, avec effet mydriatique et non-mydriatique.
Informations de bon usage : dispositif médical destiné aux professionnels de santé. Les précautions de sécurité et les procédures d’utilisation doivent être parfaitement assimilées avant l’utilisation de ce dispositif. Veuillez lire attentivement les instructions figurant dans le manuel d’utilisation.
Date de mise à jour : janvier 2022.
